משאבות דיאפרגמה

משאבות דיאפרגמה הן משאבות נפחיות שבהן ממברנה גמישה יוצרת פעולת יניקה ודחיסה. הן משמשות להעברת מים, כימיקלים וליישומי מינון והתזה, וזמינות בהנעה חשמלית, מכנית, הידראולית או פנאומטית.

מה זה משאבות דיאפרגמה ואיך זה פועל?

במשאבות דיאפרגמה כאשר הדיאפרגמה נעה לאחור, היא מגדילה את נפח תא המשאבה ויוצרת תת-לחץ. תת-הלחץ פותח את שסתום היניקה ומכניס נוזל אל התא. בתנועה קדימה, הדיאפרגמה מקטינה את נפח התא ודוחפת את הנוזל החוצה דרך שסתום הסניקה.

שסתומי האל-חזור מכוונים את הזרימה בכיוון אחד בלבד. הדיאפרגמה גם מבודדת את הנוזל ממנגנון ההנעה וכך מאפשרת להתאים את המשאבה למגוון רחב של נוזלים ויישומים.

יישומים ושימושים

תעשייה כימית – הזרמת חומצות, בסיסים ותמיסות קורוזיביות.
תעשיית המזון והמשקאות – העברה ממוננת של נוזלים צמיגים, שמנים, תמיסות וסירופ.
מים ושפכים – טיפול בשפכים תעשייתיים,
פרמצבטיקה וקוסמטיקה – עבודה עם חומרים עדינים תוך שמירה על סטריליות
חקלאות – דישון, ריסוס והעברת תערובות נוזליות

תמונות

מידע מקצועי על משאבות דיאפרגמה

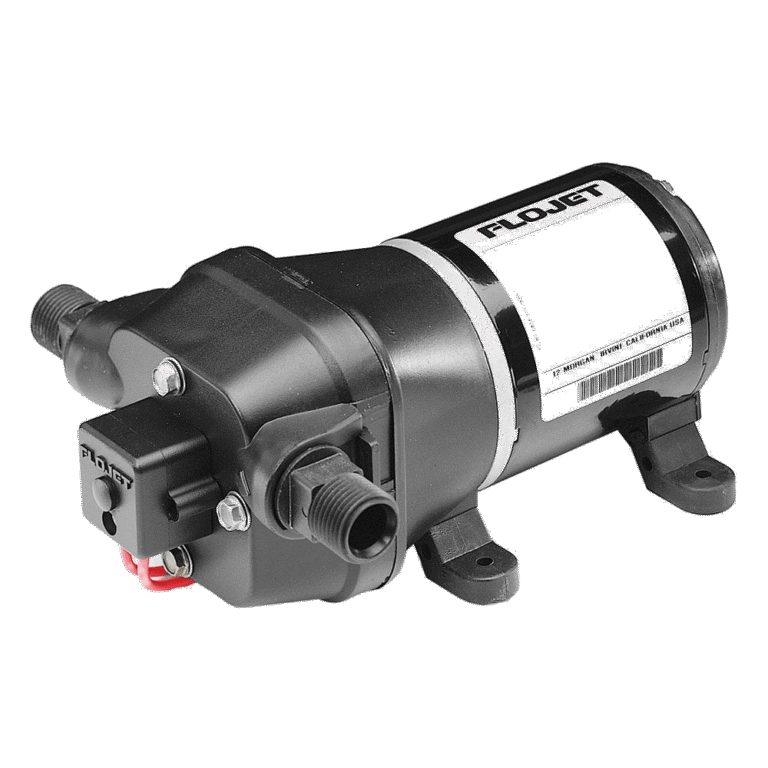

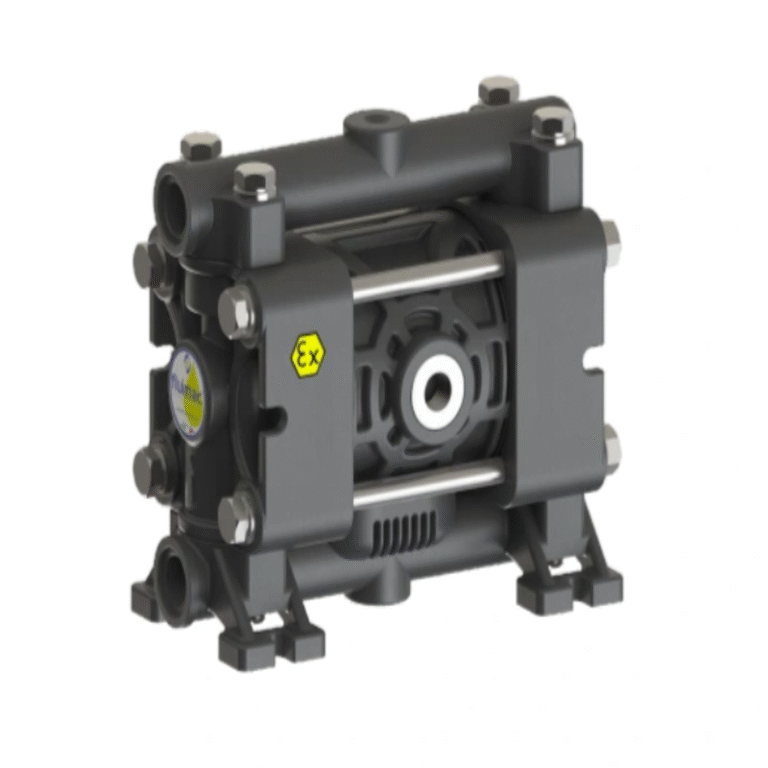

המונח משאבת דיאפרגמה כולל מספר משפחות שונות. משאבה חשמלית קטנה להעברת מים, משאבת מינון דיאפרגמה ומשאבת AODD אינן אותה משאבה למרות עקרון הממברנה המשותף. יש לבחור לפי ספיקה, לחץ, צמיגות, טמפרטורה והתאמת חומרי הדיאפרגמה והשסתומים. הזרימה היא בדרך כלל פולסטיבית. בדגמים מסוימים קיימת יניקה עצמית ויכולת עבודה יבשה, אך יש לבדוק זאת לפי הדגם ולא להניח שכל משאבת דיאפרגמה מסוגלת לכך.
