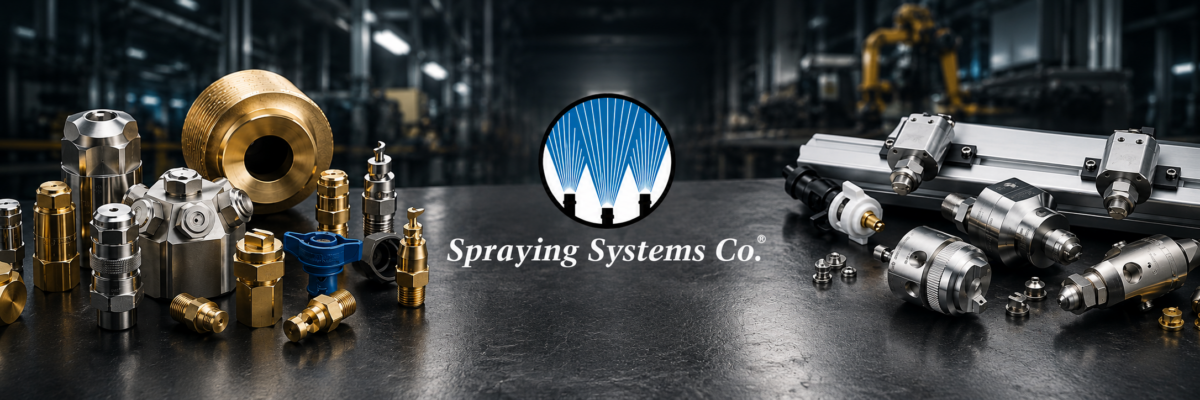

דיזות וציוד התזה לתעשייה
בחירת דיזה נכונה מתחילה בהבנה של התוצאה הנדרשת בקצה הקו: כיסוי, גודל טיפה, זווית התזה, ספיקה, לחץ, חומרי מבנה ועמידות בתנאי העבודה.
ש. גוזמן ובניו בע״מ מספקת דיזות ריסוס, דיזות אטומיזציה אווירית, ראשי שטיפה למיכלים, אדקטורים וציוד נלווה לתעשייה. ההתאמה נעשית לפי נתוני תהליך, כדי לשמור על כיסוי יציב, צריכת נוזל נכונה ואמינות לאורך זמן.
מהי דיזה?
דיזה היא רכיב בקצה קו נוזל או אוויר שממיר זרימה בלחץ לתבנית יציאה מוגדרת. התבנית יכולה להיות מניפה שטוחה, קונוס מלא, קונוס חלול, סילון ממוקד, טיפות עדינות או זרימה שמייצרת שאיבה וערבוב במקרה של אדקטור.
דיזה אינה “חור בצינור”. הגיאומטריה הפנימית שלה קובעת את הספיקה, זווית ההתזה, גודל הטיפה, פיזור הנוזל, מהירות הפגיעה במשטח, רמת הערפול, רגישות לסתימות וקצב השחיקה. לכן אותה משאבה, אותו נוזל ואותו לחץ יכולים לתת תוצאה שונה לחלוטין כאשר מחליפים דיזה.
במערכת התזה תעשייתית הדיזה היא נקודת הביצוע של התהליך. המשאבה יוצרת זרימה ולחץ, הצנרת מובילה את הנוזל, אבל הדיזה קובעת מה באמת קורה על המוצר, בתוך המיכל או בקצה הקו.
סוגי דיזות עיקריים
הבחירה בין סוגי דיזות תלויה במנגנון הפעולה: לחץ נוזל בלבד, שילוב אוויר ונוזל, שטיפה פנימית של מיכל, או יצירת זרימה ושאיבה באמצעות אפקט ונטורי.
דיזות הידראוליותFlat fan / Full cone / Hollow cone

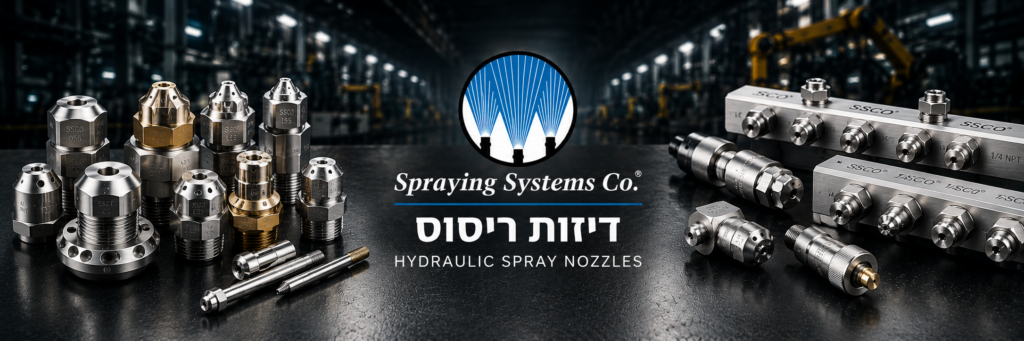

דיזות הידראוליות
דיזות הפועלות מלחץ הנוזל בלבד. כוללות מניפה שטוחה, קונוס מלא, קונוס חלול וסילון מוצק. מתאימות כאשר רוצים כיסוי, שטיפה, קירור או פיזור נוזל ללא אוויר דחוס.
אטומיזציה אווירAir atomizing

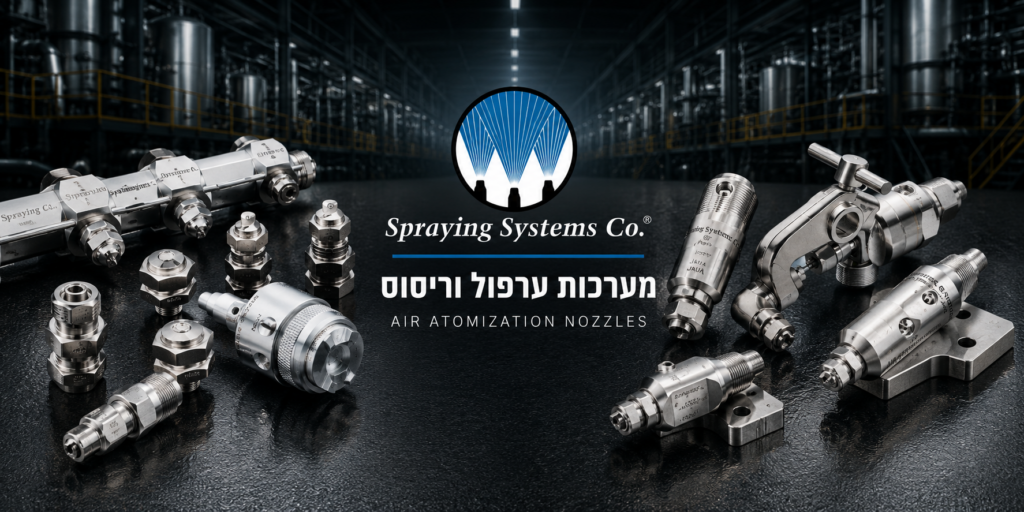

דיזות אטומיזציה אוויר
דיזות המשלבות נוזל ואוויר דחוס כדי לפרק את הנוזל לטיפות עדינות. מתאימות לשליטה בגודל טיפה, פיזור עדין, שימון, ציפוי, לחות וקירור.
שטיפת מיכליםTank cleaning nozzles
דיזות וראשי שטיפה למיכלים
פתרונות לשטיפת מיכלים תעשייתיים ולניקוי פנימי של מיכלים, מכלי תהליך, מערבלים, חביות וקונטיינרים. קיימים ראשי שטיפה סטטיים ומסתובבים, והבחירה נעשית לפי קוטר וגובה המיכל, סוג הלכלוך, לחץ, ספיקה, חומר הניקוי וזמן הניקוי הנדרש.
אדקטוריםTank mixing eductors

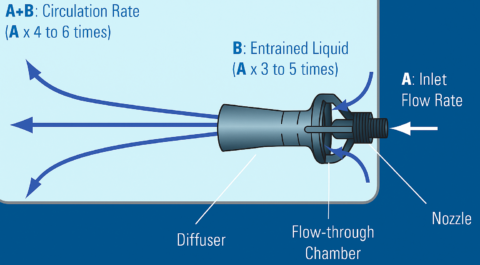

אדקטורים
רכיבים הפועלים לפי אפקט ונטורי: זרם נוזל בלחץ יוצר שאיבה של נוזל נוסף ומייצר ערבוב או סחרור במיכל. שימושיים כאשר רוצים תנועה במיכל בלי מערבל מכני.

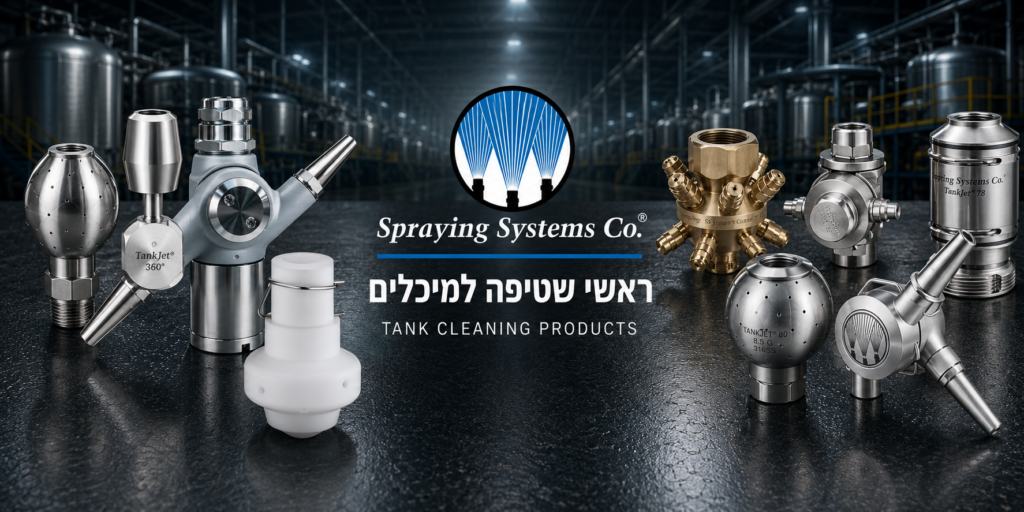

שטיפת מיכלים וראשי שטיפה תעשייתיים
שטיפת מיכלים תעשייתיים דורשת התאמה של ראש השטיפה לגאומטריית המיכל, לסוג המשקעים, ללחץ ולספיקה הזמינים ולרמת הניקיון הנדרשת.
ש. גוזמן ובניו בע״מ מספקת דיזות לשטיפת מיכלים וראשי שטיפה מבית Spraying Systems, כולל פתרונות סטטיים ומסתובבים לניקוי פנימי של מיכלים, מכלי תהליך, מערבלים, חביות, קונטיינרים ומיכלים בתעשיות המזון, המשקאות, הכימיה והפרמצבטיקה.
ראש שטיפה מתאים צריך ליצור כיסוי יעיל של דפנות המיכל ולספק את עוצמת הפגיעה הנדרשת להסרת שאריות, תוך שימוש נכון במים ובחומרי ניקוי. לכן בחירת ראש שטיפה אינה מבוססת רק על קוטר החיבור. יש להתחשב בקוטר ובגובה המיכל, במיקום פתח ההתקנה, בסוג הלכלוך, בצמיגות השאריות, בלחץ העבודה, בספיקה ובזמן הניקוי הרצוי.
ביישומים קלים ניתן להשתמש בראשי שטיפה סטטיים. כאשר נדרש ניקוי חזק ואחיד יותר, ניתן לבחור ראשי שטיפה מסתובבים או רוטוריים, בהתאם לתנאי התהליך ולרמת הניקוי הנדרשת. התאמה נכונה עשויה לקצר את זמן השטיפה, להפחית צריכת מים וחומרי ניקוי ולשפר את אחידות הניקוי בתוך המיכל.
- קוטר וגובה המיכל וגאומטריית הדפנות.
- סוג הלכלוך או השאריות ורמת ההיצמדות לדופן.
- לחץ וספיקה זמינים בנקודת ההתקנה.
- חומר הניקוי, טמפרטורה ועמידות חומרי המבנה.
- זמן ניקוי נדרש ורמת כיסוי של פנים המיכל.

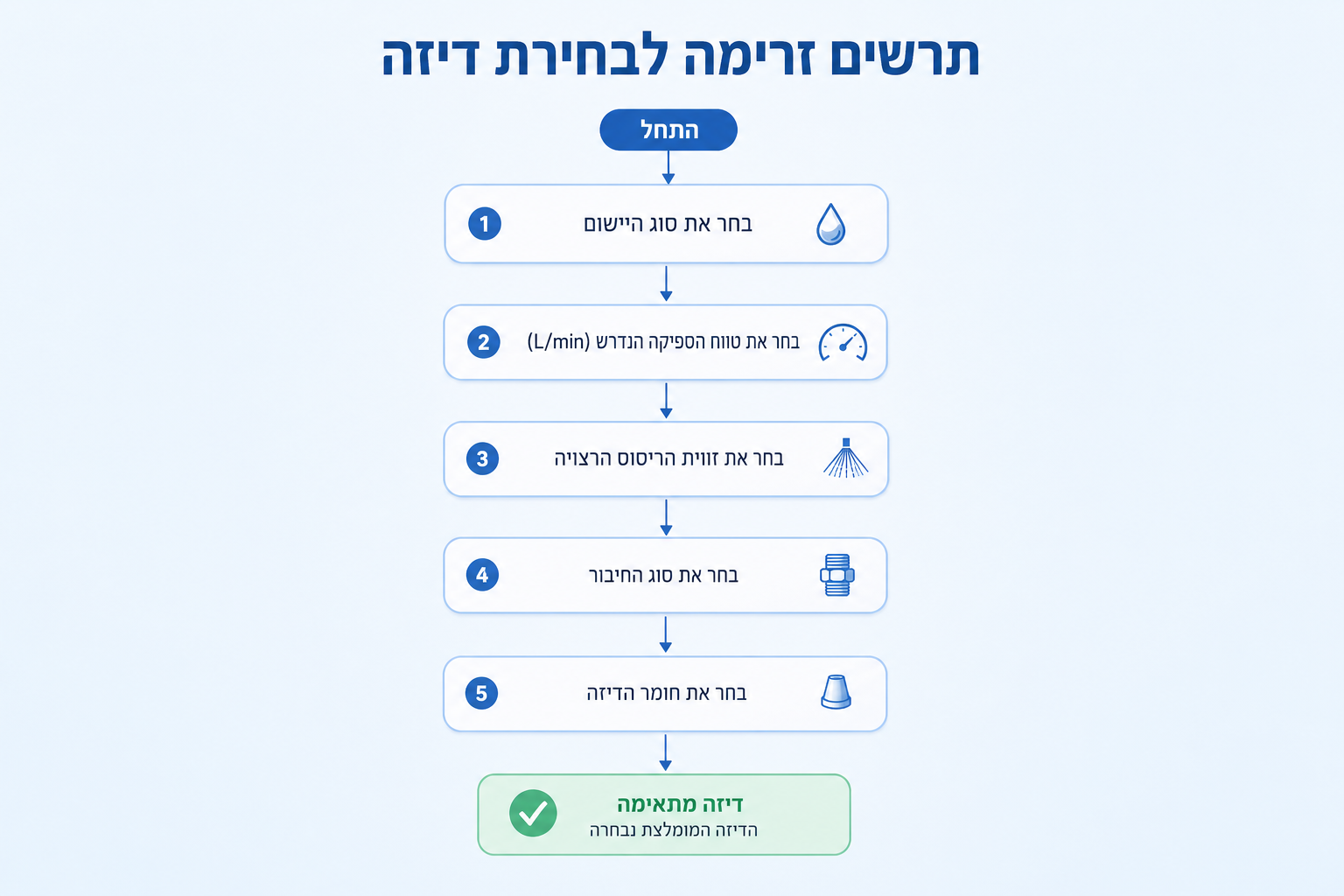

איך בוחרים דיזה?
בחירת דיזה מתחילה מהתוצאה הרצויה, לא מהברגה ולא מהתמונה בקטלוג. קודם מגדירים מה צריך לקרות בקצה הקו, ורק אחר כך בוחרים דגם, חומר, זווית וספיקה.
- ספיקה נדרשת לכל דיזה או לכל קו.
- לחץ עבודה בפועל ליד הדיזה, לא רק ביציאת המשאבה.
- זווית התזה ומרחק מהמוצר, מהמיכל או מהמשטח.
- סוג נוזל: מים, שמן, כימיקל, חומר ניקוי או מוצר צמיג.
- חומר מבנה: נירוסטה, פלסטיק הנדסי, קרמיקה או חומר מיוחד.
- תחזוקה: סתימות, שחיקה, ניקוי והחלפה.
איך מבדילים בין סוגי דיזות?
| סוג דיזה | איך היא עובדת | מה בודקים לפני בחירה |
|---|---|---|
| דיזה הידראולית | לחץ הנוזל יוצר את תבנית ההתזה: מניפה, קונוס או סילון. | ספיקה, לחץ, זווית, גודל טיפה, חפיפה בין דיזות וסיכוי לסתימה. |
| דיזת אטומיזציה אוויר | אוויר דחוס מפרק את הנוזל לטיפות עדינות ומאפשר שליטה בריסוס. | לחץ אוויר, לחץ נוזל, יחס אוויר/נוזל, צמיגות, גודל טיפה ורמת ערפל. |
| דיזות וראשי שטיפה למיכלים | זרמי נוזל מנקים את הדפנות הפנימיות של המיכל. קיימים ראשי שטיפה סטטיים, מסתובבים ורוטוריים בהתאם לעוצמת הניקוי ולכיסוי הנדרש. | קוטר וגובה המיכל, סוג הלכלוך, חומר ניקוי, לחץ, ספיקה, זמן ניקוי וכיסוי פנימי. |
| אדקטור | זרם נוזל מהיר יוצר שאיבה של נוזל נוסף ומייצר סחרור וערבוב. | נפח מיכל, מיקום התקנה, ספיקה זמינה, כיוון זרימה, צמיגות ותכולת מוצקים. |
קישורים למשאבות שמתאימות לקווי דיזות והתזה
בדיזות, המשאבה היא חלק קריטי מהתוצאה. אם אין ספיקה ולחץ יציבים ליד הדיזה, גם דיזה שנבחרה נכון לא תיתן כיסוי, פיזור או שטיפה יציבים.
משאבות מינון
להזנת כימיקלים, תוספים וחומרי ניקוי בכמות מדויקת לפני קו דיזות או מערך שטיפה.
↗משאבות AODD / פקפק
פתרון נפוץ להעברת כימיקלים, חומרי ניקוי, שמנים ונוזלים בעייתיים לקווי ריסוס ושטיפה.
↗משאבות כימיות פלסטיק
מתאימות למערכות שבהן הדיזה עובדת עם חומצות, בסיסים או תמיסות קורוזיביות.
↗משאבות לחץ גבוה
לקווי שטיפה, ניקוי ויישומים שבהם נדרש לחץ עבודה משמעותי בדיזה.
קישורים חשובים לפני בחירת דיזה
בדיזות אין קיצור דרך טוב. צריך לבדוק כיסוי, לחץ, ספיקה, עמידות כימית ומשאבה מתאימה. אחרת עלול להתקבל פתרון שאינו יציב בפועל, גם אם הוא נראה נכון על הנייר.
Spraying Systems וש. גוזמן
פתרונות דיזות, ראשי שטיפה ואדקטורים ממקור מקצועי אחד
ש. גוזמן ובניו בע״מ עובדת עם ציוד מבית Spraying Systems ומספקת ללקוחות בישראל ייעוץ טכני, התאמת דיזות, ראשי שטיפה, אדקטורים, ציוד נלווה ופתרונות התזה לפי דרישת התהליך.
FAQ קצר לדיזות וציוד התזה
מהי דיזה?
דיזה היא רכיב בקצה קו נוזל או אוויר שממיר זרימה בלחץ לתבנית יציאה מוגדרת, כגון מניפה, קונוס, סילון, ערפל או זרימה ליצירת ערבוב באדקטור.
איזה מידע צריך כדי להתאים דיזה?
ספיקה, לחץ עבודה ליד הדיזה, סוג נוזל, טמפרטורה, חומר מבנה, זווית התזה, מרחק מהמוצר, תבנית התזה רצויה ותיאור קצר של הבעיה או התהליך.
מה ההבדל בין דיזה הידראולית לדיזת אטומיזציה אוויר?
דיזה הידראולית משתמשת בלחץ הנוזל בלבד. דיזת אטומיזציה אוויר משלבת אוויר דחוס כדי ליצור טיפות עדינות יותר ושליטה נפרדת בין זרימת הנוזל לפיזור.
איך בוחרים ראש שטיפה למיכל?
בוחרים לפי קוטר וגובה המיכל, מיקום ההתקנה, סוג הלכלוך או השאריות, לחץ וספיקה זמינים, חומר הניקוי, טמפרטורה ורמת הניקוי הנדרשת. בהתאם ליישום ניתן לבחור ראש שטיפה סטטי, מסתובב או רוטורי.
האם צריך לבדוק גם את המשאבה?
כן. אם המשאבה לא מספקת ספיקה ולחץ יציבים ליד הדיזה, גם דיזה נכונה לא תיתן תוצאה יציבה.
מתי צריך לבדוק עמידות כימית?
בכל עבודה עם חומצות, בסיסים, ממסים, חומרי ניקוי, שמנים או נוזלים לא ידועים. חומר דיזה לא מתאים עלול להישחק, להתנפח, להיסדק או לזהם את התהליך.
צריכים דיזה, ראש שטיפה או אדקטור?
שלחו נתוני לחץ, ספיקה, סוג נוזל ותיאור קצר של היישום. נבדוק דיזה, חומר מבנה ומשאבה מתאימה לפי תנאי העבודה.
